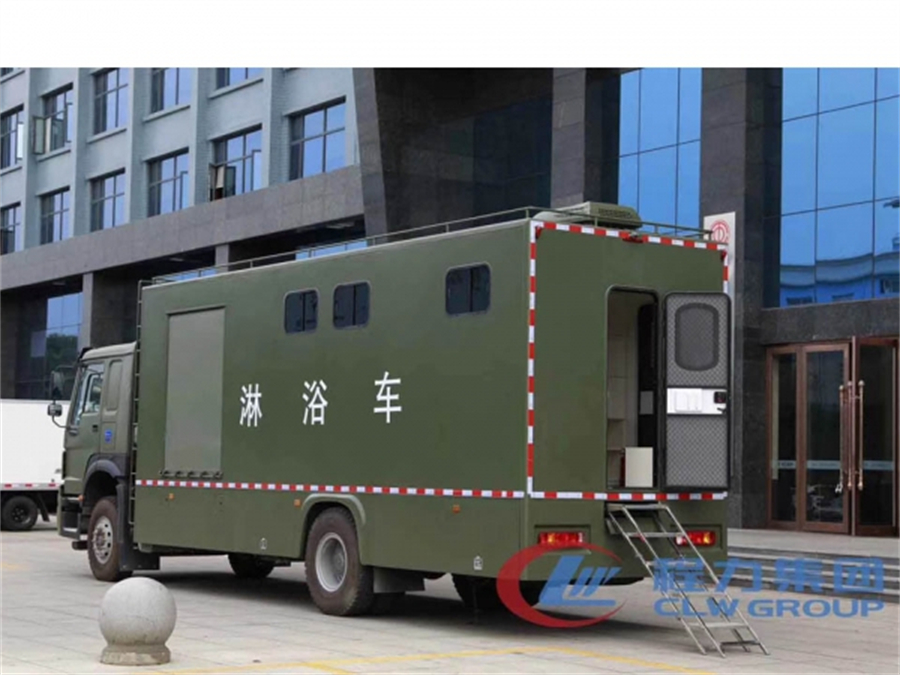

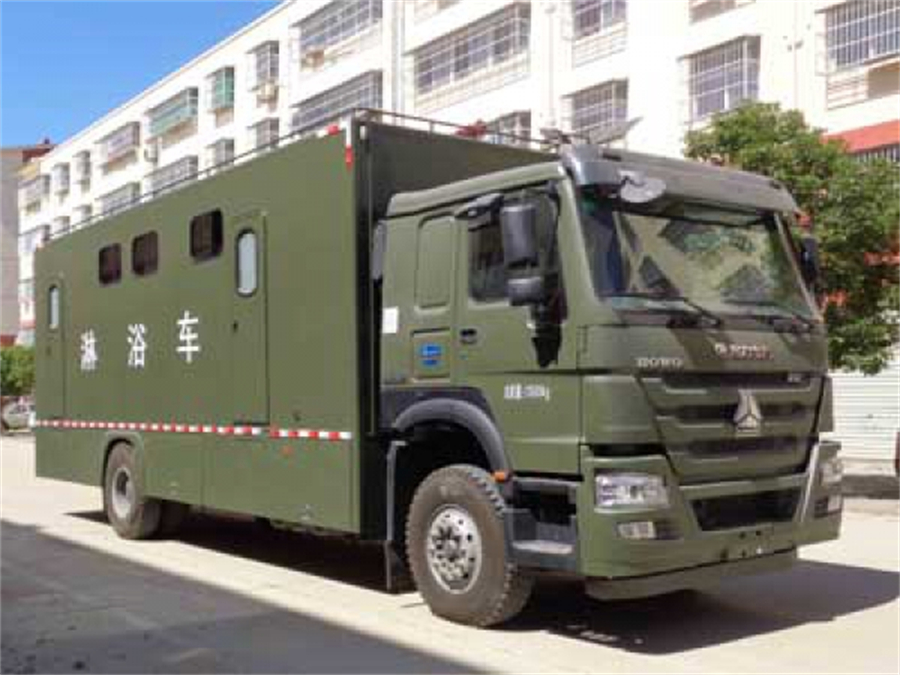

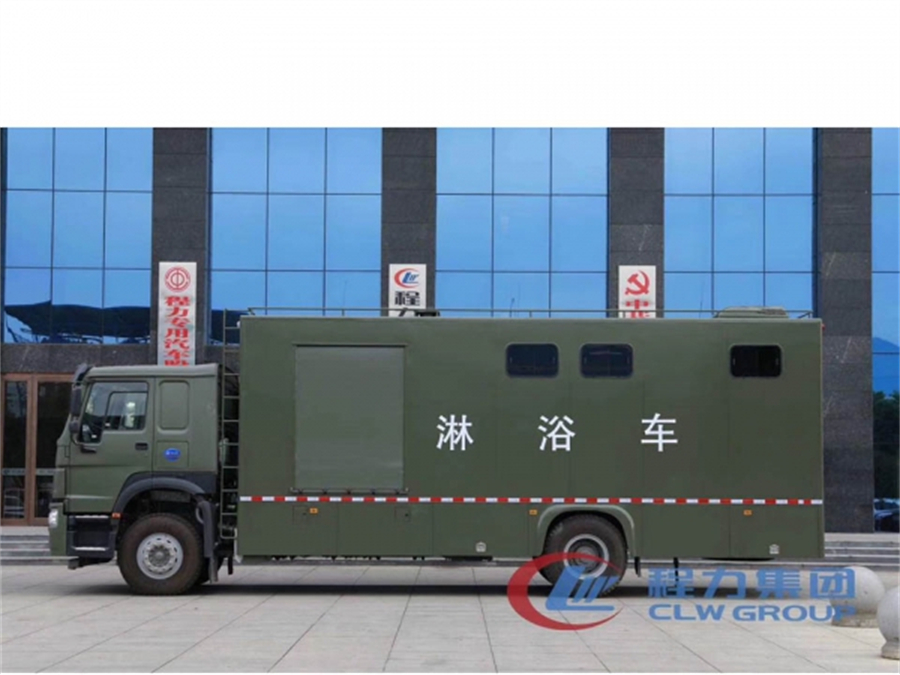

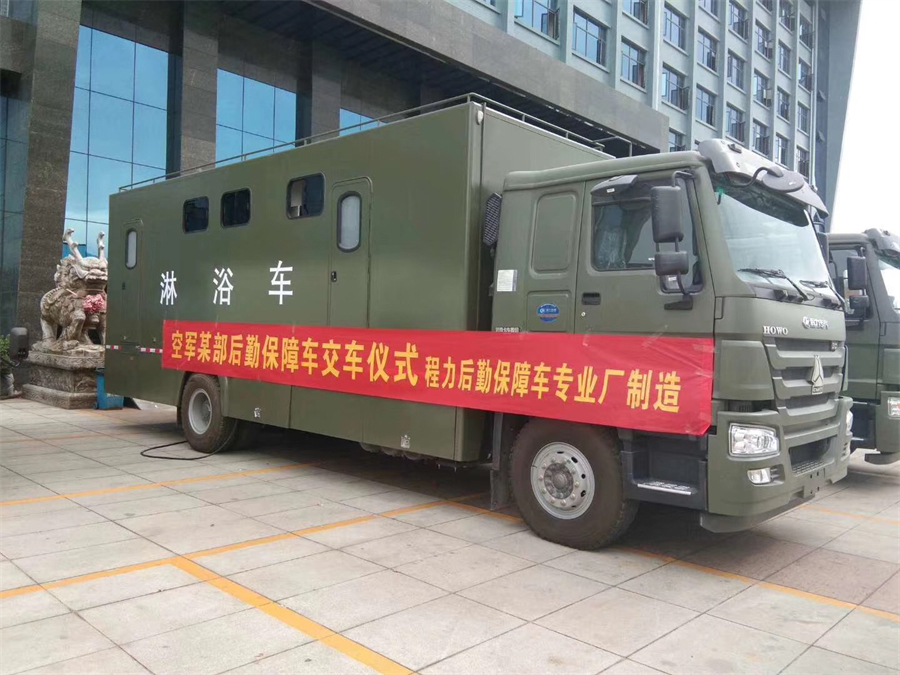

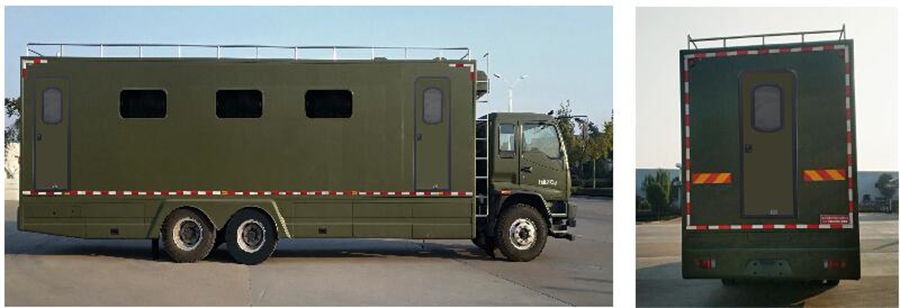

重汽豪沃淋浴車功能介紹：在野外提供洗浴功能。冷熱水供給系統,淋浴裝置,用于供野外工作人員淋浴的廂式專用作業車。

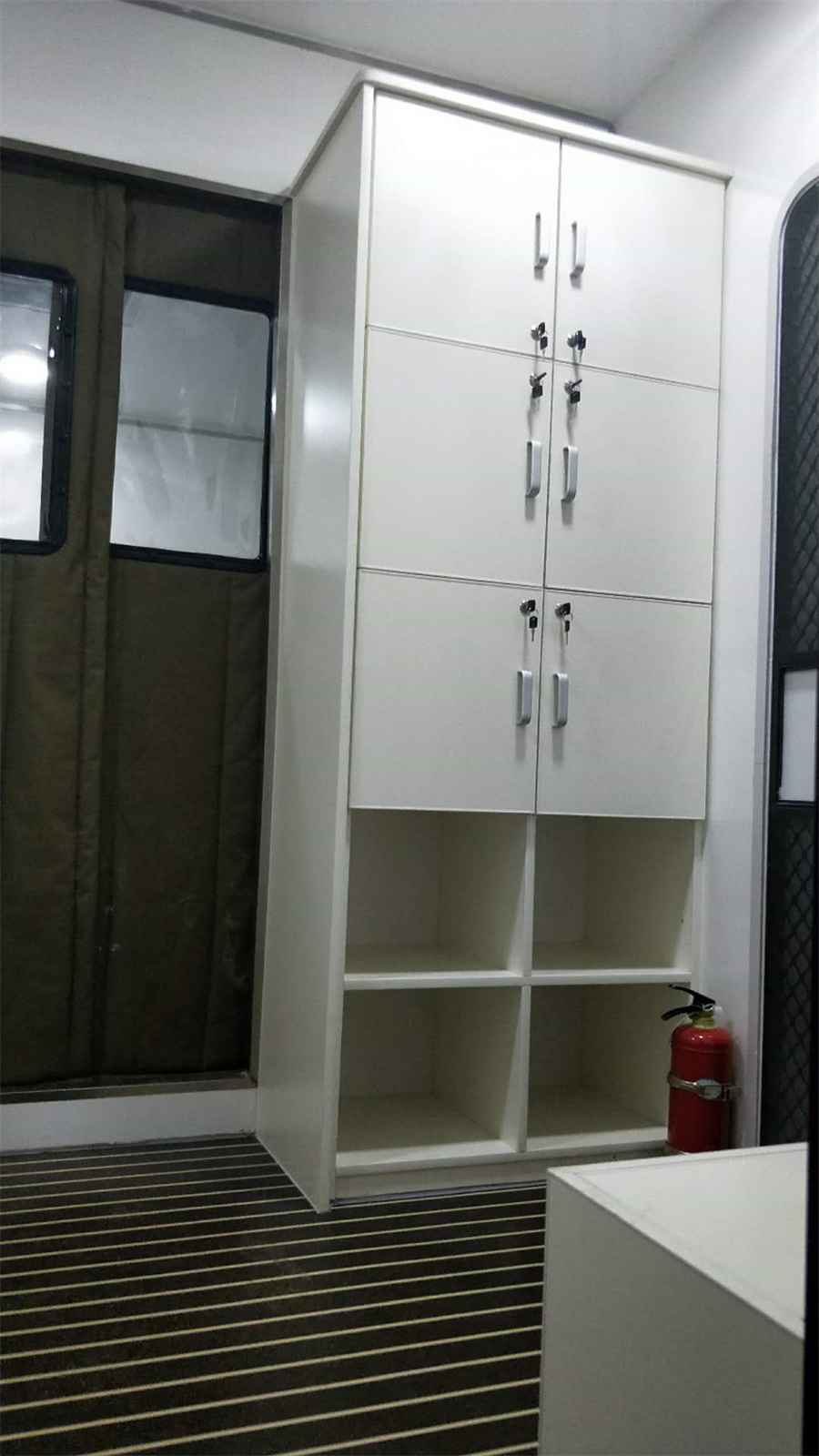

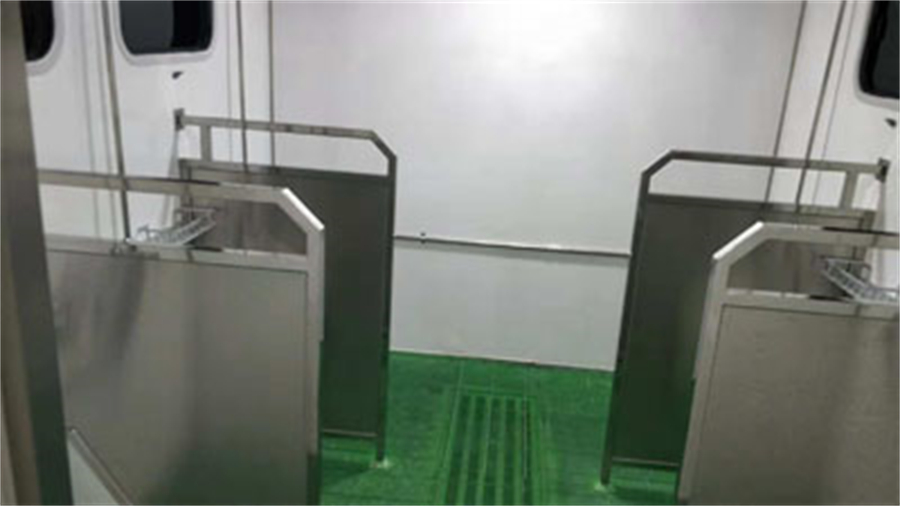

  **淋浴方艙車內分為儲水罐、設備區、更衣區、淋浴區，車內滿足≥每次6人同時淋浴，且各淋浴間做隔開處理，儲水量≥1000L。洗浴能力≥24人/小時（按4批每小時計算）。箱體采用防腐工藝，保證防銹蝕。地板采用防水、防火、防滑地板，帶鎖衣物柜，鞋區，衣服區。
重汽豪沃淋浴車功能介紹：在野外提供洗浴功能。冷熱水供給系統,淋浴裝置,用于供野外工作人員淋浴的廂式專用作業車。

淋浴車是為滿足在野外執行任務及訓練、臨時駐扎時洗浴需要的保障裝備。該裝備包括保溫方艙、儲水裝置、供排水系統、水處理凈化系統、發電機等主要部分組成。該裝備經援川干**在搶險救災現場的使用，獲得了高度贊揚。

?    主要特點：
?    整車自行式設計，機動性能好，環境適應廣泛。
?    使用電暖風機對洗浴環境供暖。
?    利用燃油熱水鍋爐加熱用水，提供洗浴溫水。
?    整車配備發電機、自吸泵、水箱、水處理凈化系統可**完成保障工作。滿足將河、庫中的水抽出 ，經水外理凈化裝置凈化后，達到洗浴用水標準。
?    配備城市管網自來水接頭和市電接口，可滿足直接使用市政管網或其它供水裝備完成給水和接入市電進行保障工作。
淋浴車功能介紹：在野外提供洗浴功能。冷熱水供給系統,淋浴裝置,用于供野外工作人員淋浴的廂式專用作業車。

**淋浴方艙車內分為儲水罐、設備區、更衣區、淋浴區，車內滿足≥每次6人同時淋浴，且各淋浴間做隔開處理，儲水量≥1000L。洗浴能力≥24人/小時（按4批每小時計算）。箱體采用防腐工藝，保證防銹蝕。地板采用防水、防火、防滑地板，帶鎖衣物柜，鞋區，衣服區。
1車輛總體結構
1.1整車主要結構設計及功能
根據炊事車的性能要求與主要結構，整車采用東風EQ2220GD5DJ 型二類
汽車底盤、車廂、淋浴設備及其它附件組成的結構(如圖1所示)
2、底盤的選型
底盤的選型原則:能夠滿足整車戰技要求，載質量要求，盡可能降低投入與使用成本。
根據底盤選型原則和底盤的承載質量、車廂的外型尺寸和布置等要求，確定選用東風六驅二類汽車底盤作為本車的底盤
東風六驅國五越野底盤參數
驅動型式    6×6
車身或駕駛室型式    平頭一排半
車身或駕駛室型號    EQ2220GD5DJ
車身或駕駛室生產企業    東風商用車有限公司
駕駛室    金屬
總質量（Kg）    22495
整備質量(Kg)    6200
**車速（Km/h）    90
外形尺寸    7800*2480*3660
發動機廠家    東風康明斯發動機有限公司
發動機型式    六缸、直列、水冷、四沖程、增壓柴油機
發動機型號    ISB190 50
發動機排量（L）    5.9
發動機**功率（Kw）/（r/min）    140/1500
發動機**扭矩（N.m）/（r/min）    630/1700
變速器    六檔
變速器型式    手動
主減速器速比(驅動橋速比)    4.875
油耗(L/100km)    36.9,37.1,37.2
離合片    Ф430X45
分動器    氣動機械式、帶高低速，杭齒**3.5噸級
前橋    東風德納2300005-EQ01T 4.1噸驅動前橋
中后橋    東風德納2400005-EQ01G 5噸中后橋
轉向器    液壓整體式動力轉向機
車架斷面尺寸    230×80×6
軸距    3500+1250
輪距（前/后）（mm）    1876,1870/1870
接近角/離去角（0）    35/26,32/24
前懸/后懸    1250/1350,1430/1170
**小離地間隙    305
**小轉彎直徑    12
輪胎規格    315/80R22.5
輪胎數    6
燃油箱（L）    260
整車供電電壓(V)    24
3、車廂總成
根據車內安裝設備的要求確定后車廂的內部尺寸(長X寬X高)為:4800×2300×（2000+22）mm;
車廂艙體均按統型壁板粘接結構進行設計，外蒙皮選用厚度為1.0mm冷軋鋼板，內蒙皮采用拉絲不銹鋼板，選用高密度的阻燃聚氨酷泡沫作為夾芯層 (隔熱芯材)，大板中所用的骨架為Q235碳素鋼焊接而成，內外蒙皮涂膠后與隔熱芯材經過加溫、加壓后成型。內飾型材及外包型材、門，其外型美觀，防腐耐用。各開孔和承重處均有骨架的預埋件，滿足艙體的承重要求和安裝要求。所有線束均預埋在方艙的大板內，線束有絕緣保護。
車廂四周和頂板內蒙皮采用的拉絲不銹鋼板，具有美觀、耐用且易清洗等特點;地板采用具有防滑功能花紋鋁板，防止作業人員滑倒。
該結構車廂具有較好的防風沙、防水及抗風、抗震能力，能較好地滿足本車的戰技指標要求。
廂體根據《后勤通用廂式車應用選型與設備安裝技術條件》的要求制造，外形為方形廂體。車廂右側門便于安裝檢修設備、后門供操作人員上下;車廂后部裝有登頂踏板便于上頂部維護設備，后門下方裝有活動登車梯。
4、整車**布置
整車適應性要求
    環境溫度:-30℃~+42℃;
    貯存極限溫度:-41℃，+70℃;
    濕度:空氣相對濕度≯95%,(氣溫在25℃時);
    抗風:能在八級風(風速20. l0m/s)條件下展收作業;
    淋雨: ≤6.0mm/min;
    浸漬: ≤0. 4m;
    操作人員數量:3人(包括駕駛員1人)
降雪:滿足降雪強度為小雪以下行駛及作業。
平原型海拔高度：≯2500m；
高原型海拔高度：＞2500m；

一）、 車輛主要用途及特點：
采用二類底盤，設計安裝儲水裝置、水加熱裝置、保溫方艙、淋浴裝置、水電油供 給系統，形成機動性強、適用性范圍廣、便于機動的淋浴裝備，為高海拔提供洗浴保障。
主要特點：
(1）有**的更衣間、洗浴間；
(2）整車自備發電機組，也可使用外接電源保證設備的正常工作；
(3）車內配制不銹鋼水箱，可汲取符合戰時飲用水標準的地表水，經水質凈化后，保證 洗浴需要，也可直接使用市政用水；
(4）利用全自動**燃油鍋爐提供洗浴熱水；
(5）在寒冷地域，暖風機對洗浴環境供暖。
（二）、技術參數：
1**爬坡度（%）不低于35
2**車速（Km/h）不低于105
3燃油柴油
4發動機功率300 馬力

名稱 規格 單位 數量
1底盤二類底盤 輛1
2保溫箱體套1
3副車架套1
4鍋爐臺1
5柴油發電機1臺
6燃燒器1臺
7空氣加熱器臺1
8水泵臺1
9恒溫混水閥個2
10潛水泵個1
11精密水過濾器個1
12紫外線殺菌儀個1
13配電系統套1
14水路系統套1
15信號**系統套1
16支腿個4
17更衣區側掛空調1.5P1
18窗戶個6
19水箱2 噸以上個1
20隨車工具及附件套1
