設備介紹

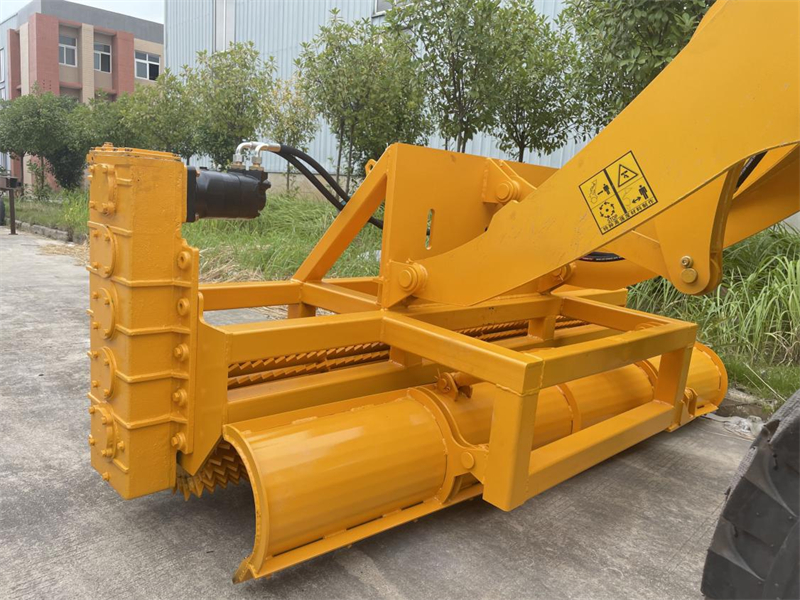

設備適用于道路上的壓實雪、冰雪混合物的破碎、收集、側排。設備主要由破碎系統、收集側排系統、機體連接系統通過機架組合在一起。

前部的破碎系統由鏤空設計的耐磨合金鋼旋弧斜齒破冰輪組成， 破冰輪在作業過程中可以根據路面的凸凹不平上下浮動，破碎冰雪層徹底且不損傷路面。

后部收集側排系統由**的收集鏟組成，作業過程中收集鏟可以根據路面的凸凹不平上下浮動，收集冰雪徹底無殘留。收集側排系統可以手動換向，將破碎后的冰雪排出到右側或者左側。同時收集鏟遇到路面障礙物時收集鏟可以**自動向后翻轉避障，不會造成設備損

傷。

機體連接系統主要將裝載機與設備連接，本設備采用三點連接方式，連接穩定可靠。

功能介紹

托掛轉場式碎冰機為 500 耐磨鋼二次碾壓旋弧斜齒碎冰； 適宜掛接≤50km/h 以下車輛配套使用；

碎冰齒材質：優于或者等同 500 耐磨合金鋼； 碎冰齒形式：旋弧斜齒焊接方式；

碎冰輥結構：采用鏤空設計，不夾雪，雙重二次碾壓，工作無死角；

碎冰輥構浮動方式：每對碎冰輥同時浮動， 碎冰輥安裝形式：軸頭防轉動把接固定;

碎冰輥減震方式：?jiǎn)纹摪?*滑槽滾動阻尼限位裝置（非彈簧機構，彈簧過力易斷裂損壞或滲油）；

工作方式：采用剪刀臂運動原理，前后碎冰輥處于開合收攏狀態， 工作時，**壓力使剪刀臂展開，阻尼反向力使剪刀臂收攏，前后排兩組碎冰輥同時浮動，解決了單排輥浮動調整范圍小，碎冰不徹底的問題；

連接方式：前后剪刀臂與上置架體共用同個疊合鉸接點，成為前后剪刀臂的運動軸心；

排列方式：前后排碎冰輥沿前后剪刀臂的開合端自然有序的錯位排列，雙重剪切，切削冰雪碎塊，碾壓和往復作業，全覆蓋，工作無死角；

碎冰機轉場時電液控膠輪落下，碎冰輪升起后，具有托掛轉場功能，不傷害路面，到做業指定位置后，膠輪升起，碎冰輪落地輥動時， 隨路面浮動碎冰；

碎冰機轉場是根據吊車工具原理設計，具有液壓支腿保護裝置防止外力撞擊、刮碰而彎曲折斷；

加壓方式：機械加壓，軟著陸，不破壞路面，壓力可調，故障率低；

設備組成：架體，碎冰輥組、碎冰輥剪刀連接臂、阻尼限位裝置； 每組碎冰輥為≥4 口重力軸承，抗壓能力強，免維護。

設備特點

1、 安裝焊接直齒破冰輪，破碎壓實雪效率更高。

2、 破冰輪軸承采用內置軸承而非軸承座，更加可靠、穩定。

3、 設備具備破碎、收集、側排功能，單機作業便可將路面冰雪破碎側排到路邊。

4、 機械式結構，無液壓電氣系統，結構簡單可靠。

5、 設備表面采用靜電噴涂工藝漆面處理，具備更強的耐鹽、耐腐蝕能力。

技術參數
